Attrezzatura per lo screening della sabbia e della ghiaia

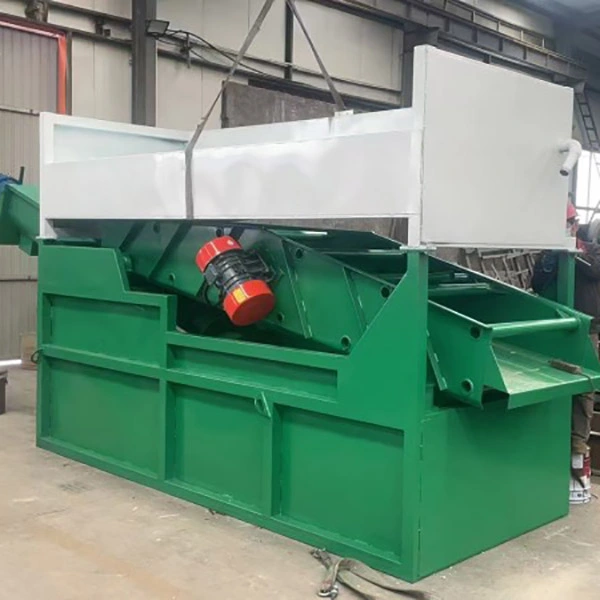

La catena di fornitura Qingzhou Mingxu offre apparecchiature di vagliatura di sabbia e ghiaia ad alta frequenza per linee di produzione di sabbia, lavorazione degli sterili di miniera e riciclaggio dei rifiuti edili. Il vaglio utilizza due motori a vibrazione per generare movimento ad alta frequenza, che aiuta a mantenere la rete pulita e a mantenere una precisione di vagliatura costante durante il funzionamento continuo.

L'unità abbina una vasca di raccolta acqua ad uno scarico di troppopieno per recuperare la sabbia fine ed eliminare l'acqua in eccesso dal materiale. La dimensione della maglia, l'angolo del piatto e la capacità di lavorazione possono essere configurati in fase di ordine e la macchina è disponibile come acquisto singolo o per ordini all'ingrosso.

Specifiche tecniche

Principio di funzionamento

La miscela sabbia-acqua proveniente da una lavasabbia viene immessa nella tramoggia della macchina. I motori a doppia vibrazione azionano il corpo dello schermo con un movimento alternativo ad alta frequenza. L'aggregato grosso avanza lungo il piano di vagliatura inclinato e viene scaricato dalla parte anteriore. L'acqua fangosa contenente sabbia fine passa attraverso la rete dello schermo e cade nel serbatoio di stoccaggio dell'acqua inferiore. Una pompa per sabbia abbinata estrae la sabbia fine per il recupero, mentre l'acqua torbida defluisce attraverso l'uscita di troppopieno. Ciò completa la vagliatura, la disidratazione e il recupero della sabbia fine in un'unica operazione continua.

Istruzioni per l'uso

1. Prima dell'avvio:Controllare i motori vibranti, la rete dello schermo, le molle degli ammortizzatori e il serbatoio dell'acqua per eventuali danni o detriti. Rimuovere eventuali oggetti estranei.

2. Prova a vuoto:Far funzionare la macchina a vuoto per 2-3 minuti. Ascolta eventuali rumori anomali o agitazioni eccessive. Iniziare l'alimentazione solo dopo aver confermato un funzionamento stabile.

3. Operazione di produzione:Alimentare il materiale in modo uniforme. Regolare la forza di eccitazione del motore in base al grado di secchezza della sabbia desiderato. Controllare regolarmente lo schermo per eventuali blocchi.

4. Fermare:Prima smetti di nutrirti. Lasciare che lo schermo vibri brevemente per eliminare il materiale rimanente, quindi interrompere l'alimentazione. Se necessario, eliminare il fango dallo schermo.

5. Sicurezza:Non toccare lo schermo o i motori durante il funzionamento. Scollegare completamente l'alimentazione prima di qualsiasi intervento di manutenzione.

Caratteristiche principali

1. Grigliatura e disidratazione combinate.L'attrezzatura per la vagliatura di sabbia e ghiaia esegue la classificazione della sabbia, la separazione del fango e il recupero della sabbia fine in un unico passaggio, producendo sabbia con un contenuto di umidità ridotto senza un'essiccazione prolungata all'aria.

2. Design dello schermo antiblocco.Le forti vibrazioni ad alta frequenza mantengono la rete libera da fango e polvere di pietra, mantenendo una precisione di vagliatura stabile durante il funzionamento continuo.

3. Recupero sabbia fine.Il serbatoio dell'acqua inferiore cattura la sabbia fine che altrimenti verrebbe portata via, riducendo la perdita di materiale e migliorando la resa complessiva.

4. Bassi requisiti di manutenzione.La struttura è relativamente semplice, con parti soggette ad usura limitate principalmente alla rete dello schermo e ai cuscinetti del motore di vibrazione. L'ispezione e la pulizia di routine sono semplici.

Progettazione strutturale e ottimizzazione del sistema

Struttura dello schermo antibloccaggio.Il piano vagliante è progettato per funzionare con vibrazioni ad alta frequenza, che rimuovono le particelle che altrimenti aderirebbero alla rete. La forma dell'apertura della rete e il diametro del filo sono selezionati in base alle caratteristiche del materiale in entrata per ridurre l'accecamento. Inoltre, il pannello dello schermo può essere configurato con una leggera corona o con una disposizione a gradini per favorire una distribuzione uniforme del materiale e l'autopulizia durante il funzionamento.

Sistema di isolamento dalle vibrazioni.Il corpo dello schermo è supportato da una serie di molle elicoidali in gomma o acciaio che assorbono le forze dinamiche generate dai motori di vibrazione. Ciò riduce la trasmissione delle vibrazioni al telaio portante e alla fondazione, proteggendo le strutture circostanti e allungando la vita della macchina stessa. La disposizione delle molle aiuta inoltre a mantenere un'ampiezza dello schermo stabile in condizioni di carico variabili.

Ottimizzazione della circolazione dell'acqua.Il serbatoio dell'acqua inferiore è dotato di uno stramazzo per separare la sabbia fine depositata dal flusso d'acqua torbida. La pompa per sabbia inclusa aspira dal fondo della vasca dove si accumula sabbia fine, mentre l'acqua chiarificata trabocca a livello controllato. Questa disposizione consente di riciclare l'acqua di processo fino alla fase di lavaggio in sistemi a circuito chiuso, riducendo il consumo totale di acqua e minimizzando lo scarico delle acque reflue.

Funzionalità di personalizzazione

La capacità, l'apertura dello schermo e la configurazione completa della linea possono essere pianificate in base all'obiettivo di produzione e alle proprietà del materiale. La lunghezza e la larghezza del piano vaglio sono regolabili entro un intervallo di progettazione standard e la dimensione della maglia viene selezionata per corrispondere alla gradazione del prodotto richiesta. Per i progetti chiavi in ​​mano, il vaglio di disidratazione può essere integrato con lavasabbia a monte, unità di recupero della sabbia fine e trasportatori a valle, con flussi di processo e disegni di layout forniti per la revisione prima della produzione.

Applicazioni tipiche

1. Disidratazione e recupero delle sabbie fininelle linee di lavaggio della sabbia presso gli impianti di sabbiatura.

2. Disidratazione della sabbiaper impianti di betonaggio.

3. Rimozione del fango ed estrazione della sabbia finedai miei scarti.

4. Purificazione e screeningdi sabbia estratta dal fiume.

5. Lavaggio e disidratazionedi aggregato riciclato da rifiuti edili.

Garanzia e supporto

La struttura principale e i componenti di trasmissione sono coperti per 12 mesi o 1.000 ore di lavoro, a seconda di quale evento si verifichi per primo. Le parti soggette ad usura come la rete dello schermo e le molle degli ammortizzatori non sono incluse nella garanzia. Possono essere fornite parti di ricambio; il trasporto e la manodopera di installazione sono a carico del cliente.

Domande frequenti

Q1: Qual è la differenza tra questo vaglio di disidratazione e un vaglio vibrante standard?
A1: Un vaglio vibrante standard viene utilizzato principalmente per la classificazione delle dimensioni. Questo schermo di disidratazione è progettato specificamente per miscele sabbia-acqua. Combina la vagliatura con una vasca di raccolta dell'acqua e un sistema di troppopieno, consentendo il recupero della sabbia fine mentre l'acqua in eccesso viene rimossa dal materiale.

Q2: La macchina può essere utilizzata in modo indipendente senza lavasabbia?
A2: Lo schermo di disidratazione viene generalmente installato dopo un sistema di lavaggio della sabbia. Se il materiale in entrata contiene già acqua sufficiente per formare un liquame, il vaglio può funzionare senza dispositivo di lavaggio. Per il materiale secco si consiglia una fase di lavaggio prima della disidratazione.

Q3: Con quale frequenza è necessario sostituire la rete dello schermo?
R3: La durata della maglia dipende dall'abrasività del materiale e dalle ore di funzionamento giornaliere. In normali condizioni di lavorazione della sabbia, la rete dura in genere diversi mesi. Si consiglia un'ispezione regolare e i segni di usura includono retinatura irregolare, effetto disidratante ridotto o strappi visibili. La rete di riserva deve essere conservata in loco per la produzione continua.

Q4: Quale intervallo di dimensioni delle particelle di sabbia può gestire lo schermo?
R4: Lo schermo è adatto per sabbia da fine a media, generalmente nell'intervallo da 0,075 mm a 5 mm. L'esatta dimensione della maglia può essere selezionata al momento dell'ordine in base alle specifiche del prodotto target e alle caratteristiche della materia prima per mangimi.

Q5: L'intensità delle vibrazioni influisce sul contenuto finale di umidità della sabbia?
R5: Sì. Una maggiore intensità di vibrazione generalmente migliora l'effetto di disidratazione accelerando la separazione dell'acqua. Tuttavia, vibrazioni eccessive possono causare un'usura prematura dello schermo e delle molle di supporto. La forza di eccitazione deve essere regolata per bilanciare la riduzione dell'umidità con la durata utile dell'apparecchiatura.
