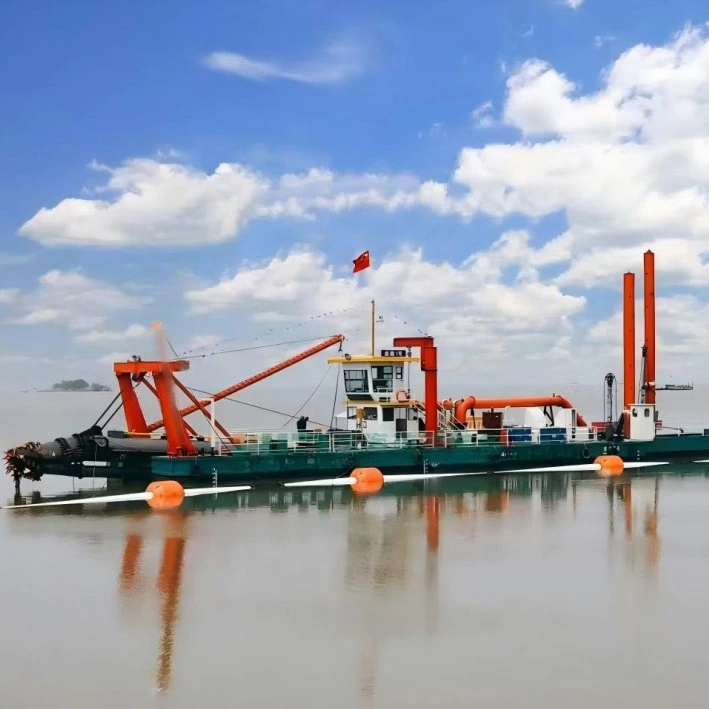

Draga aspirante con taglierina idraulica

Qingzhou Mingxu Supply Chain Co., Ltd. fornisce draghe aspiranti con taglierina idraulica per il dragaggio continuo e la rimozione dei sedimenti in fiumi, laghi, bacini idrici, porti e aree costiere. L'attrezzatura combina una testa di taglio idraulica, una tubazione di aspirazione, una pompa di dragaggio e un sistema di scarico in un'unica nave, consentendo di allentare, aspirare e trasportare il materiale sottomarino in una posizione designata.

La draga è configurata per il funzionamento 24 ore su 24 e può essere adattata a diverse profondità di dragaggio, tipi di sedimenti e distanze di scarico. La personalizzazione è disponibile in base alla profondità dell'acqua, alle condizioni del terreno e alla lunghezza di trasporto del liquame richiesta. La nave è adatta per progetti di tutela dell'acqua, manutenzione di corsi d'acqua e lavori di bonifica.

Principio di funzionamento

1. Scavo della testa di taglio: una testa di taglio rotante montata a prua è azionata dal sistema idraulico. Taglia e agita i depositi sottomarini come fanghi, sabbia e ghiaia, trasformandoli in un liquame sciolto.

2. Aspirazione e scarico dei liquami: la pompa della draga crea una pressione negativa nel tubo di aspirazione, aspirando i liquami nel recipiente. Il liquame viene quindi pressurizzato e inviato attraverso la tubazione di scarico a un'area di stoccaggio, a un sito di bonifica o ad altro luogo designato.

3. Ciclo continuo: la macchina esegue scavo, aspirazione e scarico in un ciclo ripetuto, consentendo il funzionamento 24 ore su 24 per progetti di dragaggio su media e larga scala.

Procedura operativa

1. Ispezione preoperativa: controllare la struttura dello scafo, il sistema idraulico, il gruppo taglierina, la pompa dei liquami, le tubazioni e i comandi elettrici. Verificare i livelli dell'olio idraulico, dell'olio motore e dell'acqua di raffreddamento. Ispezionare le guarnizioni e gli elementi di fissaggio della tubazione. Verificare che l'area di lavoro sia libera e che l'imbarcazione sia ancorata saldamente.

2. Corsa di prova a vuoto: avviare l'attrezzatura senza carico. Testare i comandi idraulici, la rotazione della taglierina e il funzionamento della pompa per liquame. Ascoltare eventuali rumori o vibrazioni anomali e verificare la presenza di perdite. Iniziare il dragaggio formale solo dopo la conferma dell'operazione stabile.

3. Posizionamento e taglio: regolare la posizione dello scafo e i punti di ancoraggio. Abbassare la testa della fresa sullo strato di sedimenti. La taglierina idraulica ruota a bassa velocità per staccare fanghi, sabbia e ghiaia, formando un liquame uniforme. La velocità di taglio e il raggio d'azione possono essere regolati in base alla profondità dell'acqua e alle condizioni del terreno.

4. Trasporto dei liquami: la pompa dei liquami aspira la miscela nella tubazione e la pressurizza per la consegna a lunga distanza. Monitorare continuamente la pressione della tubazione e il flusso dei liquami per evitare blocchi, aspirazione a vuoto o sovraccarico.

5. Spegnimento e pulizia: Al termine del lavoro, sollevare la testa della fresa fuori dall'acqua. Lavare la tubazione del liquame con acqua pulita per rimuovere il materiale rimanente ed evitare ostruzioni. Spegnere gli impianti di alimentazione e idraulico nell'ordine corretto, quindi pulire, lubrificare e registrare le condizioni della macchina.

Caratteristiche principali

1. Funzionamento continuo integrato. La macchina combina taglio, aspirazione, trasporto e scarico in un'unica unità, supportando un lavoro continuo senza arresti frequenti. Ciò aiuta a mantenere una produzione costante ed è adatto a progetti di lunga durata.

2. Controllo idraulico automatizzato. Una trasmissione completamente idraulica e un sistema di controllo elettrico consentono la regolazione della velocità della taglierina, dell'oscillazione dello scafo e del flusso del liquame dalla cabina di controllo. L'automazione riduce la necessità di interventi manuali e riduce la possibilità di errori operativi.

3. Adattabilità a varie condizioni. La draga lavora in fiumi, laghi, bacini idrici, porti, corsi d'acqua e aree di bonifica delle piane di marea. Gestisce miscele di fanghi, sabbia e ghiaia sia in acque basse che profonde.

Gamma e selezione del modello

Quando si seleziona una draga aspirante con taglierina, è necessario considerare diversi fattori specifici del sito: tipo e durezza dei sedimenti, profondità di dragaggio richiesta, distanza di scarico e alimentazione elettrica disponibile. Per un elevato contenuto di argilla, si consiglia una testa di taglio con una coppia maggiore. Per distanze di scarico lunghe può essere necessaria una pompa con prevalenza sufficiente o stazioni di pressurizzazione intermedie. I nostri ingegneri possono fornire suggerimenti di configurazione basati su una semplice descrizione delle condizioni del progetto.

Design personalizzato della nave

La draga può essere progettata in base a parametri di progetto specifici. Il processo di progettazione inizia con i dati del sito del cliente: profondità dell'acqua, profilo del suolo, velocità di produzione richiesta e distanza di scarico. Sulla base di questi input vengono determinati i seguenti elementi:

1. Selezione della pompa e della potenza: le dimensioni della pompa della draga e il motore o la potenza del motore sono adattati al flusso e alla prevalenza del liquame richiesti. Per il pompaggio di sedimenti elevati o a lunga distanza, è possibile specificare una pompa più grande e stazioni di aumento pressione aggiuntive.

2. Configurazione dello scafo: le dimensioni dello scafo, la disposizione dei pontoni e il pescaggio vengono adeguati alla profondità dell'acqua di lavoro e ai vincoli di trasporto. L'opzione scafo diviso è disponibile per la spedizione in container verso località remote.

3. Tipo di testa di taglio: il diametro della testa di taglio e la configurazione dei denti vengono selezionati in base alla durezza del terreno. Per i sedimenti rocciosi o compattati si consiglia un taglierino per impieghi gravosi con denti sostituibili; per i fanghi molli è sufficiente una fresa standard.

4. Progettazione della tubazione di scarico: il diametro del tubo e lo spessore della parete vengono calcolati in base alla portata e alla distanza richieste. È possibile integrare stazioni di pompaggio booster per linee di scarico extra lunghe e sono disponibili opzioni di tubi galleggianti o sommersi a seconda della disposizione del sito.

La configurazione finale è documentata in una proposta tecnica con disegni di layout e specifiche delle apparecchiature, consentendo al cliente di rivedere il progetto prima della produzione.

Assistenza post-vendita e ricambi

L'intera macchina è coperta per 12 mesi o 1.000 ore di lavoro, a seconda di quale evento si verifica per primo. Non sono incluse le parti soggette ad usura e i danni causati da errori umani. Possono essere fornite parti di ricambio; i costi di trasporto e la manodopera di installazione sono a carico del cliente.

Per i progetti all'estero è possibile organizzare l'assistenza alla messa in servizio. I nostri ingegneri possono recarsi sul posto per supervisionare l'assemblaggio, testare le funzioni idrauliche e di dragaggio e formare gli operatori locali sulle procedure di avvio, arresto e manutenzione giornaliera. Per piccoli aggiustamenti è disponibile anche il supporto remoto tramite videochiamata o documentazione tecnica.

I pezzi di ricambio per i comuni articoli soggetti a usura, come denti di taglio, rivestimenti dei tubi di aspirazione, giranti delle pompe e curve dei tubi, sono tenuti in magazzino per gli ordini di esportazione. Con ciascuna imbarcazione viene fornito un elenco dei pezzi di ricambio consigliati in base alle condizioni operative previste e alla durata del progetto. Per i progetti a lungo termine, è possibile discutere un accordo di stock in conto deposito per ridurre i tempi di inattività.

Applicazioni tipiche

1. Regolazione della tutela delle acque urbane e rurali: prosciugamento e ampliamento dei fiumi, dragaggio per il controllo delle inondazioni, pulizia dei fossati e trattamento dei sedimenti dall'odore nero per migliorare la capacità di scarico delle inondazioni.

2. Dragaggio ambientale di laghi e bacini idrici: rimozione dei sedimenti del paesaggio lacustre, del limo dei serbatoi di acqua potabile e del fango eutrofico del fondo per contribuire a ripristinare l'ecologia dell'acqua.

3. Manutenzione dei porti e delle vie navigabili: approfondimento delle vie navigabili interne, dragaggio degli ormeggi e manutenzione regolare dei canali costieri per mantenere la profondità di navigazione.

4. Rinnovamento dello stagno di acquacoltura: pulizia del limo dello stagno per pesci e scavo di espansione per migliorare la qualità dell'acqua di riproduzione.

Domande frequenti

Q1: Come scelgo la dimensione dell'ingresso della pompa giusta per il mio progetto?
R1: La selezione dipende principalmente dalla profondità di dragaggio, dal tipo di sedimento e dalla produzione richiesta. I modelli piccoli da 6–8 pollici sono generalmente adatti a fiumi e stagni poco profondi. I modelli medi da 10–12 pollici funzionano bene per laghi e bacini artificiali. I modelli grandi da 14-16 pollici vengono utilizzati per corsi d'acqua profondi e bonifiche. Fornire campioni di sedimenti e dimensioni del progetto può aiutare a confermare la configurazione più adatta.

Q2: È disponibile il supporto per l'installazione e la messa in servizio in loco?
A2: Per ordini all'ingrosso o nuovi progetti, è possibile organizzare assistenza per la messa in servizio. Gli ingegneri possono guidare l'assemblaggio, testare le funzioni idrauliche e fornire una formazione di base agli operatori. Per ordini più piccoli vengono forniti manuali dettagliati e istruzioni video.

Q3: Quali sono le principali parti soggette ad usura su una draga aspirante con taglierina?
R3: I denti della taglierina, i rivestimenti del tubo di aspirazione, la girante della pompa e le curve della tubazione di scarico sono gli elementi soggetti a usura più comuni. La loro frequenza di sostituzione dipende dalla durezza dei sedimenti. Si consiglia di tenere una scorta di denti di taglio e guarnizioni per tubi per progetti continuativi.

Q4: La draga può essere progettata per una distanza di scarico specifica?
R4: Sì. Il diametro della tubazione e la prevalenza della pompa vengono calcolati in base alla distanza orizzontale e al sollevamento verticale richiesti. Per distanze superiori alla capacità di una singola pompa, è possibile aggiungere stazioni di aumento pressione lungo la tubazione. Il progetto viene adattato durante la fase di proposta per garantire un'erogazione stabile del liquame.

Q5: Quale supporto è disponibile dopo il periodo di garanzia?
A5: Al termine della garanzia, continuiamo a fornire pezzi di ricambio e consulenza tecnica. Per riparazioni o aggiornamenti importanti, è possibile organizzare il servizio in loco a pagamento. I clienti possono anche inviare foto o video per la diagnosi remota dei problemi operativi.
