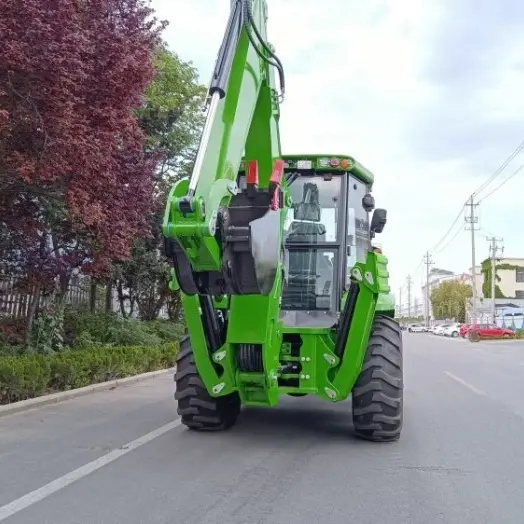

Terna per impieghi gravosi

Qingzhou Mingxu Supply Chain offre una gamma di nuove terne per carichi pesanti per attività di movimento terra, caricamento e costruzioni generali. La gamma comprende modelli mini, medi e pesanti, ciascuno costruito attorno a una configurazione con caricatore frontale e terna posteriore.

Un sedile girevole a 360° nella cabina consente a un singolo operatore di passare dalla posizione di scavo a quella di carico senza lasciare la macchina. È possibile montare vari accessori, tra cui martelli idraulici, pinze per tronchi, benne 4 in 1 e lame apripista. È possibile selezionare la profondità di scavo, l'altezza di scarico e la capacità della benna per soddisfare i requisiti del sito.

Riepilogo della configurazione

Meccanismo operativo

La macchina utilizza un sistema idraulico completo alimentato dal motore. Gruppi di valvole separati controllano in modo indipendente i circuiti del caricatore frontale e del retroescavatore. I cilindri idraulici azionano la benna anteriore e il braccio per il caricamento e il livellamento, mentre il gruppo posteriore si estende e ruota per eseguire scavi, riempimenti e movimentazione dei materiali. L'operatore può passare da una estremità di lavoro all'altra ruotando il sedile, senza lasciare la cabina.

Istruzioni per l'uso

1. Ispezione pre-avvio:Controllare le condizioni dei pneumatici, dei tubi idraulici e dei denti della benna. Verificare i livelli dell'olio motore, dell'olio idraulico e del diesel. Testare i piedini stabilizzatori, le luci, i freni e l'arresto di emergenza.

2. Avvio e cambio modalità:Allacciare la cintura di sicurezza. Rivolgiti al caricatore frontale per avviare il motore e azionare i comandi del caricatore. Ruotare il sedile all'indietro per utilizzare i joystick del pilota dell'escavatore.

3. Caricamento:Livellare la benna per tagliare la pila di materiale, sollevare il braccio per il trasporto e inclinare la benna per scaricare. Mantenere il braccio basso e la benna a livello durante il movimento.

4. Scavo:Parcheggiare su terreno stabile e abbassare gli stabilizzatori idraulici. Utilizza i joystick pilota per controllare il braccio dell'escavatore per lavori di scavo o fondazione. Portare il secchio carico nell'area di scarico.

5. Fermare:Ritrarre il braccio della terna e gli stabilizzatori, abbassare la benna a terra e far girare il motore al minimo per circa 3 minuti prima di spegnerlo. Bloccare la cabina dopo l'interruzione dell'alimentazione.

6. Emergenza:Se si verificano perdite idrauliche, rumori anomali del motore o guasti allo stabilizzatore, arrestare immediatamente la macchina e provvedere all'ispezione.

Caratteristiche prestazionali

1. Design a doppia funzione.La combinazione di caricatore frontale e terna posteriore consente a una sola macchina di gestire le attività di scavo e carico, riducendo il numero di macchine necessarie in un cantiere.

2. Comandi pilota idraulici.Il funzionamento del joystick è leggero e reattivo. Il sedile girevole consente il passaggio rapido da una modalità di lavoro all'altra, contribuendo a ridurre l'affaticamento dell'operatore durante i turni lunghi.

3. Adattabile a varie condizioni.Gli stabilizzatori idraulici estensibili e una gamma di accessori consentono alla macchina di gestire attività di movimento terra, rottura di rocce e movimentazione di tronchi su diversi tipi di terreno.

4. Appalti flessibili.Le macchine vengono fornite direttamente dalla fabbrica, con opzioni per l'acquisto di singole unità, ordini di distribuzione all'ingrosso ed esportazione di contenitori completi. Si possono discutere accordi di fornitura a lungo termine.

Tecnologia di abbinamento macchina modulare

Per soddisfare le diverse esigenze del sito, la terna è costruita con un approccio modulare che consente di regolare i parametri di lavoro chiave durante la produzione. La profondità di scavo è determinata dalla lunghezza del braccio dell'escavatore e del bilanciere, che può essere specificata in diverse configurazioni standard o estesa per lavori in scavi più profondi. L'altezza di scarico è adattata alla geometria del braccio del caricatore e la capacità della benna può essere selezionata tra una gamma di dimensioni in base alla densità del materiale movimentato e alla resa del ciclo richiesta.

Questi parametri vengono adattati in fabbrica in base alla descrizione dell'applicazione del cliente. Ad esempio, una macchina destinata allo scavo di trincee profonde può essere dotata di un bilanciere più lungo e di una benna di larghezza ridotta, mentre un'unità per il carico di magazzini può utilizzare un braccio più corto e una benna anteriore più grande per un volume maggiore per ciclo. Le interfacce di montaggio per la benna anteriore, la benna posteriore e gli accessori opzionali rimangono comuni in tutta la gamma di modelli, pertanto una singola macchina può essere riconfigurata successivamente modificando solo il relativo gruppo braccio, avambraccio o benna.

Questo design modulare riduce la necessità di progettazione personalizzata su ogni ordine e consente ai distributori di tenere in stock un numero inferiore di varianti della macchina base. L'impianto idraulico è progettato per accettare diverse corse dei cilindri e portate all'interno della stessa disposizione del blocco valvole, pertanto le modifiche alla profondità di scavo o alla capacità di sollevamento non richiedono una riprogettazione completa del circuito di controllo. L'installazione sul campo di bracci o benne alternativi può essere completata utilizzando perni standard e attacchi rapidi idraulici.

Panoramica dell'applicazione

1. Ingegneria stradale comunale:riparazione di pavimentazioni, scavi di fognature e cavi, livellamento dei marciapiedi e trasporto di rifiuti.

2. Infrastrutture urbane e rurali:scavo di fondazioni, costruzione di canali di irrigazione, allargamento di strade e piccoli lavori edili.

3. Paesaggistica:scavo di fosse di alberi, trasporto di alberelli, riempimento del sito e sgombero di rifiuti verdi.

4. Depositi di sabbia e materiali:scavo e carico di sabbia, stoccaggio, trasferimento a breve distanza e rottura leggera di pietre.

5. Agricoltura e allevamento:scavo di trincee nei frutteti, movimentazione dei mangimi, pulizia del letame e preparazione dei terreni agricoli.

6. Noleggio attrezzatura:adatta per lavori di breve durata in cantieri piccoli e medi, dove una macchina può sostituire due unità separate.

7. Piccole miniere e tunnel:scavi poco profondi, rimozione dei residui e movimento interno del materiale.

8. Riparazione di emergenza:dragaggio di fossati, riempimento di frane e piccoli movimenti di terra di salvataggio.

Garanzia e assistenza

La copertura della garanzia dura 12 mesi o 1.000 ore di funzionamento, a seconda di quale evento venga raggiunto per primo. I gruppi principali come il motore, la pompa idraulica e la trasmissione sono coperti per 6 mesi. I difetti di fabbricazione vengono riparati gratuitamente con ricambi originali. I guasti causati da uso improprio, sovraccarico o mancata manutenzione vengono addebitati solo al costo delle parti. Il trasporto e la manodopera sostitutiva restano a carico del cliente. Gli articoli di usura non sono inclusi.

Domande frequenti

Q1: Come posso specificare la profondità di scavo e la capacità della benna di cui ho bisogno?
R1: Dopo aver descritto le condizioni tipiche del cantiere, come la profondità dello scavo, il tipo di materiale e la produzione giornaliera richiesta, consigliamo una combinazione braccio, bilanciere e benna. La selezione avviene tra moduli standard, quindi la macchina viene costruita in base alle vostre esigenze senza una riprogettazione personalizzata completa.

Q2: È possibile modificare gli accessori sul campo senza attrezzi speciali?
R2: Sì. La benna anteriore, la benna posteriore e la maggior parte degli accessori opzionali utilizzano perni standard e attacchi rapidi idraulici. Con le attrezzature di sollevamento di base, una persona può solitamente passare dalla benna al martello pneumatico in meno di mezz'ora. Non sono necessari strumenti specializzati o supporto di fabbrica.

Q3: Questa macchina è adatta a un operatore che non ha mai utilizzato una terna prima?
R3: I controlli pilota sono progettati per essere leggeri e intuitivi. La maggior parte degli operatori con esperienza su altre macchine edili sono in grado di gestire le operazioni base di scavo e carico dopo un breve periodo di familiarità. Il sedile girevole a 360° semplifica il passaggio tra i comandi anteriori e posteriori. Con ogni macchina vengono forniti un manuale dettagliato e un video didattico.

Q4: Come viene preparata la macchina per la spedizione in container?
R4: Per l'esportazione di container pieni, la terna è parzialmente smontata: in genere il gruppo braccio posteriore e la benna anteriore vengono rimossi e fissati all'interno del container. Sono incluse le istruzioni di riassemblaggio e tutto l'hardware necessario. Il processo può essere completato con strumenti standard e attrezzature di sollevamento.

Q5: Quale manutenzione giornaliera è necessaria per mantenere la macchina in buone condizioni?
R5: I controlli giornalieri includono i livelli dell'olio motore, dell'olio idraulico e del liquido di raffreddamento; pressione dei pneumatici; usura dei denti della benna; e funzione stabilizzatrice. L'ingrassaggio dei bracci del caricatore e dei punti di articolazione dell'escavatore deve essere eseguito secondo il programma di manutenzione. Il lavaggio regolare della macchina aiuta a prevenire l'accumulo di sporco attorno ai raccordi idraulici.
