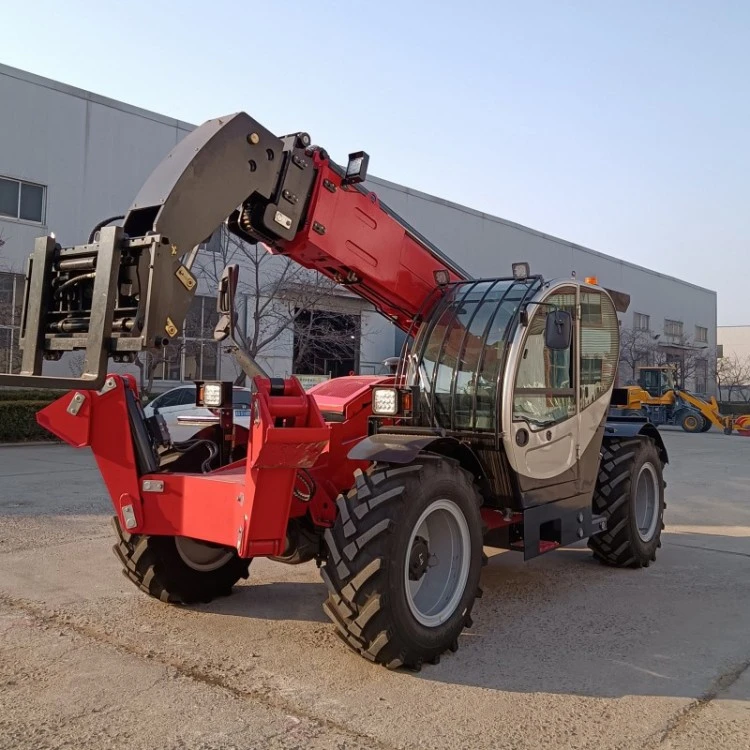

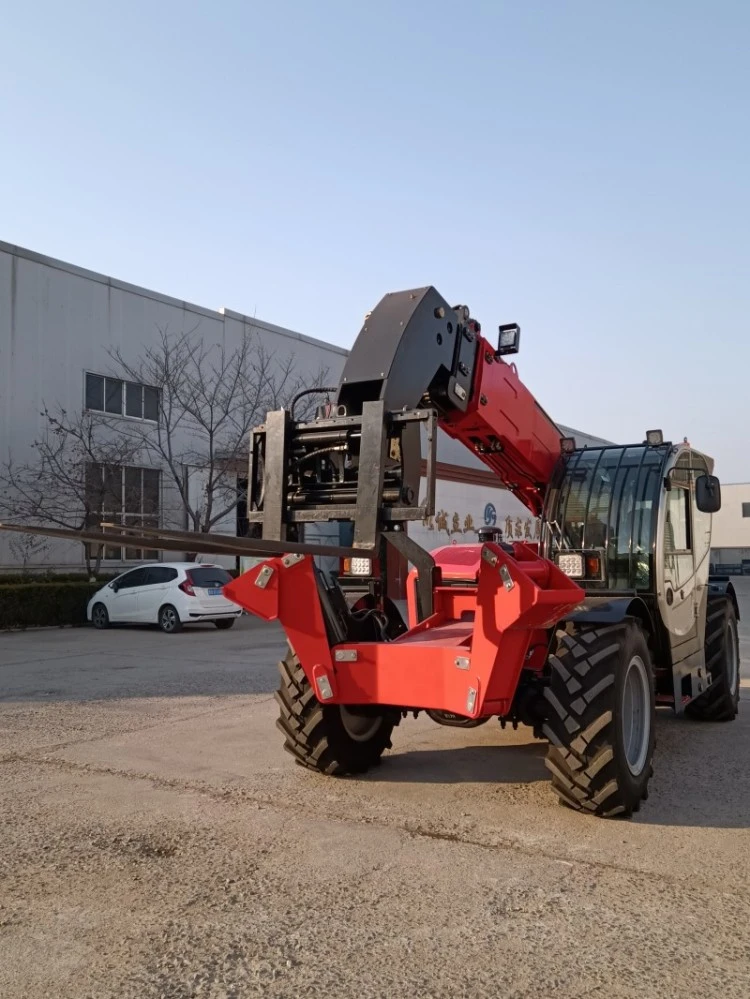

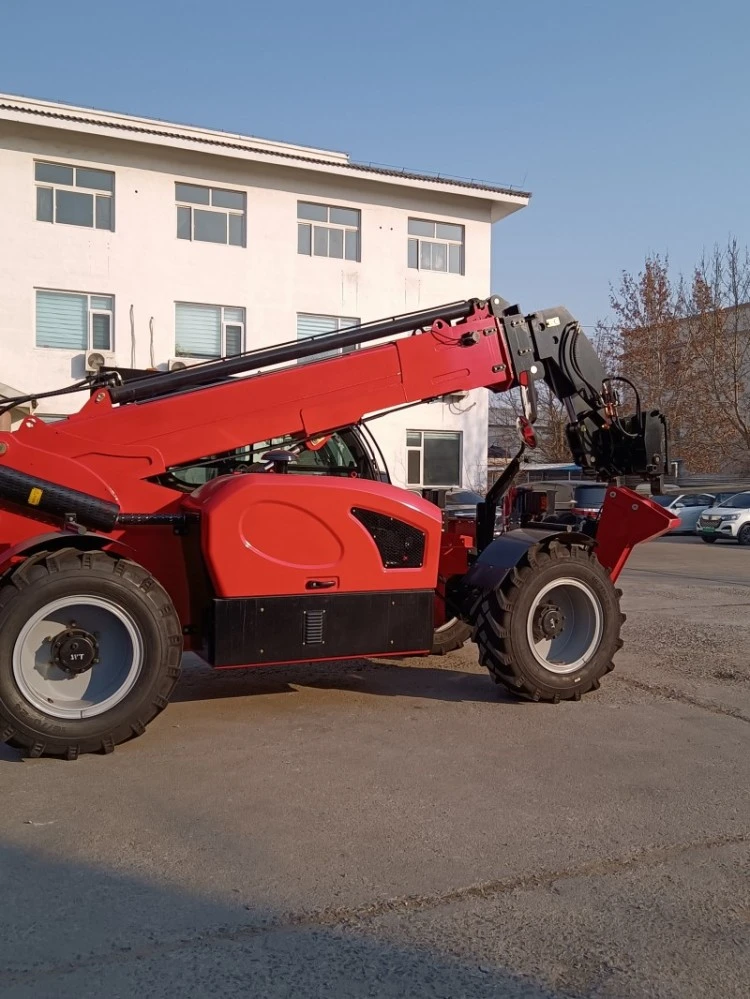

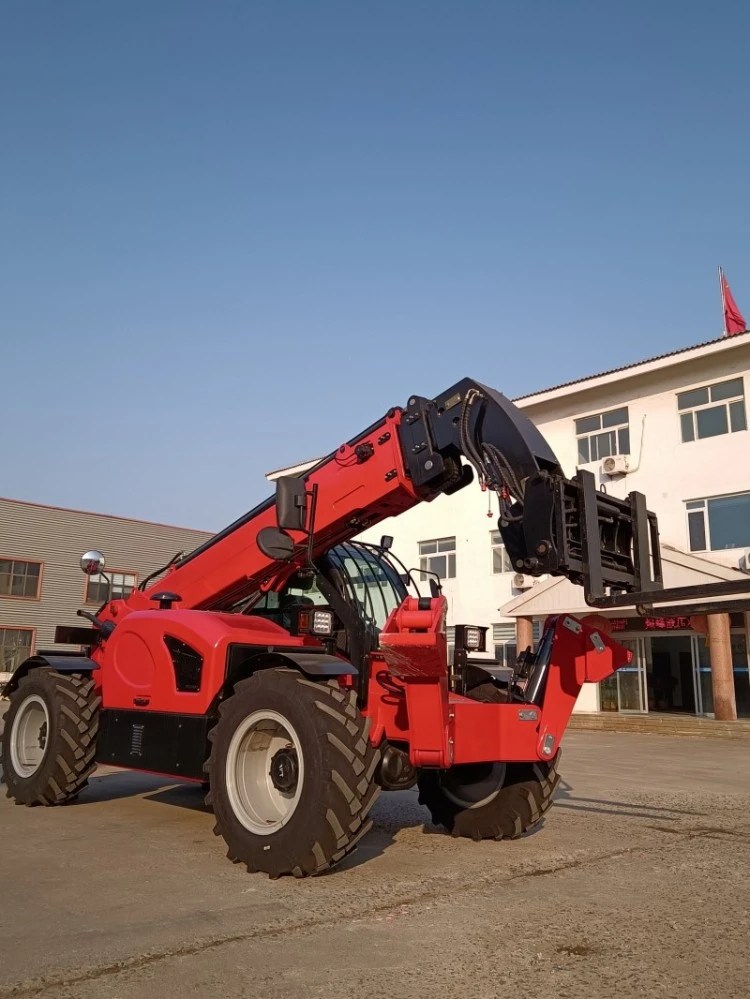

Sollevatore telescopico da 5 m

Qingzhou Mingxu Supply Chain Co., Ltd. fornisce un movimentatore telescopico da 5 m progettato per la movimentazione di materiali da leggeri a medi nei settori dell'edilizia, dell'agricoltura, dello stoccaggio e dei lavori municipali. La macchina combina le funzioni di un carrello elevatore, di una pala compatta e di una piccola gru in un'unica unità, utilizzando un braccio telescopico idraulico montato su un telaio a quattro ruote motrici.

Il movimentatore è disponibile con una scelta di capacità di carico nominali e può essere dotato di diversi accessori tramite un attacco rapido idraulico. È destinato a progetti di piccole e medie dimensioni in cui un carrello elevatore a montante standard è limitato dalle condizioni del terreno o dai requisiti di sbraccio.

Specifiche tecniche

Principio di funzionamento

La macchina funziona attraverso un sistema di controllo completamente idraulico. Il motore diesel aziona la pompa idraulica principale, che fornisce olio pressurizzato ai circuiti di traslazione, sterzo, sollevamento braccio, estensione telescopica e accessori. Le valvole di controllo multivia regolano i movimenti del braccio e delle forche. Le valvole di bilanciamento idraulico e la protezione da sovraccarico sono integrate per ridurre il rischio di caduta o ribaltamento del braccio. È possibile montare una gamma di accessori per eseguire attività di forcatura, spalatura, sollevamento e manutenzione.

Istruzioni per l'uso

Prima di iniziare il lavoro, controllare i livelli dell'olio motore, del diesel, dell'olio idraulico e del liquido di raffreddamento. Ispezionare pneumatici, tubi idraulici, cintura di sicurezza, spie e pulsante di arresto di emergenza. Allacciare la cintura di sicurezza, avviare il motore e lasciarlo girare al minimo per 3-5 minuti per portare l'impianto idraulico alla temperatura di esercizio.

Il joystick singolo integrato controlla il sollevamento del braccio, l'estensione e l'inclinazione delle forche, mentre l'acceleratore a pedale regola la velocità di guida. Allineare attentamente le forche prima del sollevamento e ritrarre il braccio prima di spostarlo con un carico. Evitare curve strette o frenate improvvise quando il braccio è sollevato. Dopo il lavoro, ritrarre e abbassare completamente il braccio, appoggiare le forche a terra, far girare il motore al minimo per raffreddarlo, inserire il freno di stazionamento e spegnere.

Caratteristiche principali

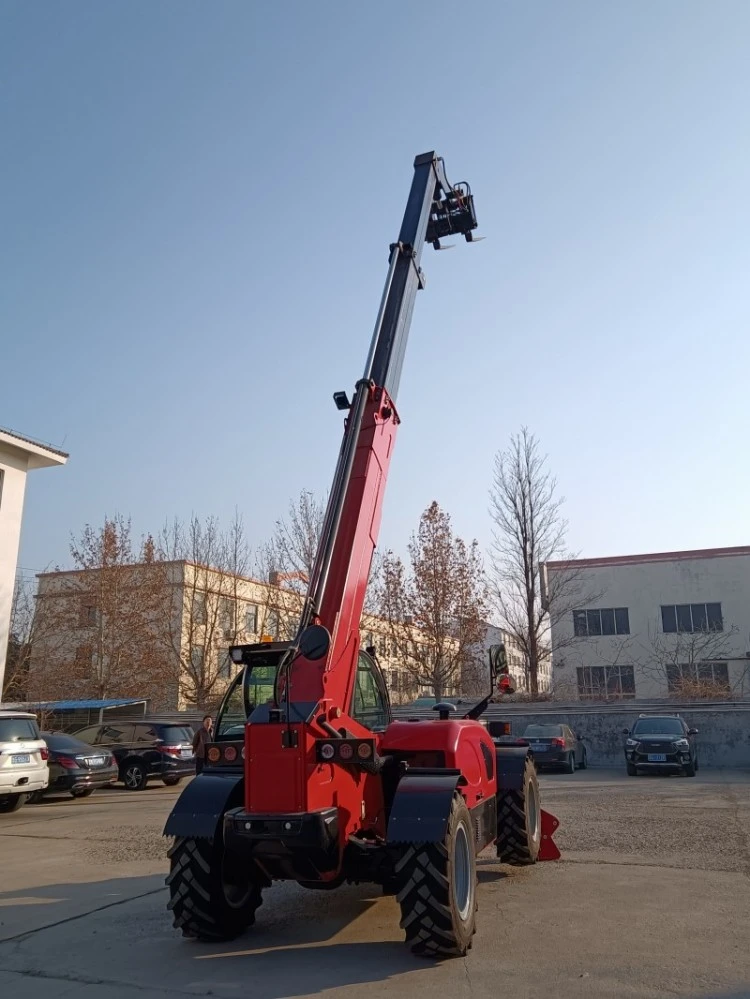

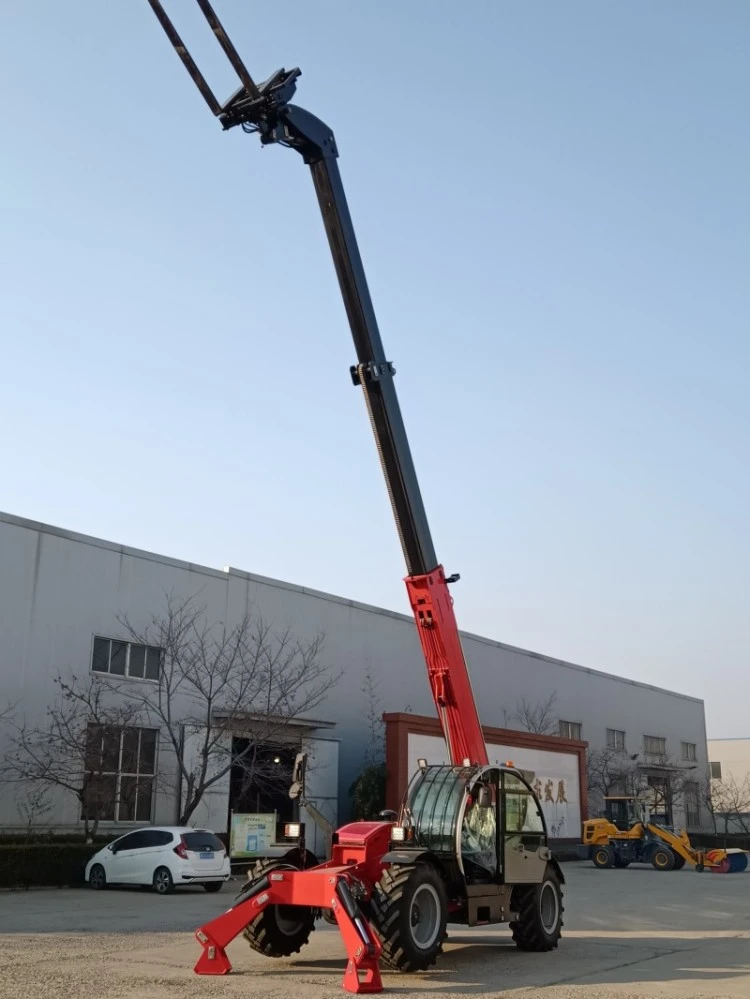

1. Sbraccio esteso rispetto ai carrelli elevatori standard.L'altezza di sollevamento di 5 m e lo sbraccio in avanti di 3,3 m consentono di lavorare su fosse di fondazione, cumuli di terreno e altri ostacoli dove un carrello elevatore a montante tradizionale non può operare.

2. Telaio fuoristrada.La trazione integrale, gli pneumatici con battistrada profondo e una sufficiente altezza da terra garantiscono una guida stabile su fango, ghiaia, pendii e sentieri rurali non asfaltati.

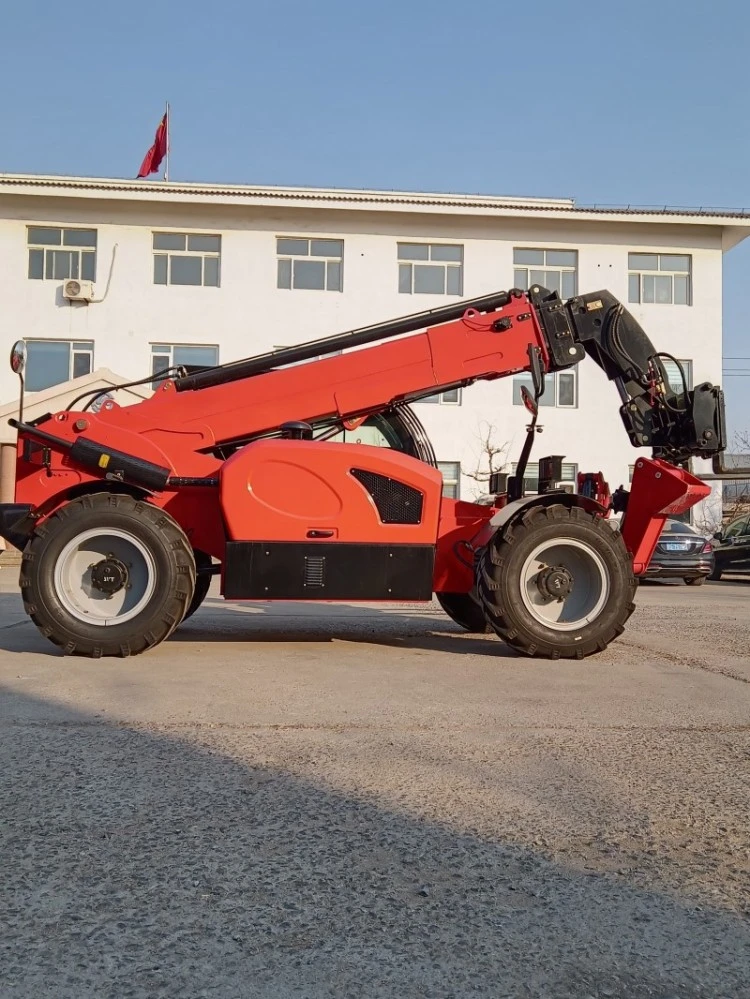

3. Versatilità dell'attacco.L'attacco rapido idraulico consente il cambio rapido tra forche, benne e altri attrezzi, riducendo la necessità di più macchine dedicate.

4. Basso costo operativo.La struttura utilizza parti soggette ad usura comuni e intercambiabili e il motore a basso consumo di carburante mantiene moderate le spese operative giornaliere. La manutenzione ordinaria può essere eseguita da una sola persona.

Applicazioni tipiche

1. Costruzione:accatastamento elevato di materiali da costruzione, scarico attorno a fosse di fondazione e trasferimento di componenti in acciaio o impalcature.

2. Agricoltura e allevamento:movimentazione di mangimi, balle di fieno, insilati e materiali in serra.

3. Cantieri minerari e di sabbia:trasporto a breve distanza di minerale in sacchi, carico e alimentazione nei magazzini.

4. Magazzino e logistica:movimentazione di scaffali alti in corsie strette e carico di container.

5. Uso comunale e locativo:manutenzione stradale, riparazione di lampade, trapianto di alberi e noleggio a breve termine in vari cantieri.

Fornitura e Personalizzazione

Il sollevatore telescopico da 5 m è disponibile per ordini nazionali ed esteri. È possibile fornire la documentazione standard per le spedizioni all'estero e, se necessario, è possibile organizzare il supporto per la certificazione come CE o EAC. Le opzioni di configurazione includono la capacità di carico, lo standard sulle emissioni del motore, l'aria condizionata nella cabina e la selezione di accessori speciali. Per ordini all'ingrosso, i disegni tecnici e i diagrammi di flusso del processo possono essere preparati entro un breve periodo dalla ricezione della descrizione del sito.

Servizi di assistenza e ricambi

Risposta di personalizzazione di 72 ore.Per i clienti che richiedono una configurazione specifica della macchina, il nostro team di ingegneri può preparare disegni delle apparecchiature, diagrammi di flusso del processo e un'analisi preliminare dei costi entro 72 ore dalla ricezione della descrizione delle condizioni di lavoro. Questo servizio copre la selezione della capacità di carico, la compatibilità degli accessori e le modifiche specifiche del sito come il tipo di pneumatico o la configurazione della cabina.

Formazione operatori e manutentori.Ogni macchina viene fornita con un manuale operativo dettagliato in cinese e inglese e video di formazione sull'avvio, i controlli giornalieri, la sostituzione degli accessori e l'identificazione di base dei guasti. Per ordini all'ingrosso o acquisti di flotte, è possibile organizzare corsi di formazione in loco. È disponibile anche il supporto video remoto per gli operatori che necessitano di assistenza dopo la consegna.

Fornitura di ricambi originali.Le comuni parti soggette ad usura e i kit di manutenzione, tra cui guarnizioni idrauliche, filtri, tubi flessibili e perni di bloccaggio degli accessori, sono tenuti in magazzino per gli ordini di esportazione. Con ciascuna unità viene fornito un elenco delle parti di ricambio consigliate in base alle ore di funzionamento previste e all'ambiente di lavoro. Le parti possono essere spedite con la macchina o inviate separatamente tramite corriere.

Assistenza post-vendita transfrontaliera.Per i clienti esteri, il servizio post-vendita comprende la diagnosi remota tramite foto o video, la consulenza tecnica su manutenzione e riparazione e l'organizzazione dell'assistenza in loco quando necessario. Il periodo di garanzia è di 12 mesi o 1.000 ore di lavoro, a seconda di quale evento si verifichi per primo. I componenti principali come il motore, la pompa idraulica principale, il braccio telescopico e la trasmissione sono coperti per 6 mesi. Guasti causati da difetti di fabbricazione vengono riparati gratuitamente con ricambi originali. I danni derivanti da un funzionamento improprio, sovraccarico o mancata manutenzione sono soggetti solo al costo delle parti. Il trasporto e la manodopera sostitutiva sono a carico del cliente. Gli articoli soggetti a usura non sono inclusi nella garanzia gratuita.

Domande frequenti

Q1: Qual è la capacità di carico sicura nelle diverse posizioni del braccio?
A1: Il carico nominale su terreno pianeggiante è di 2,5 t o 3 t a seconda della configurazione. All'altezza di sollevamento massima di 5 m, il carico sicuro è di circa 0,5 t. Allo sbraccio massimo di 3,3 m, il carico sicuro è di circa 0,3 t. Gli operatori devono sempre fare riferimento alla tabella di carico fornita con la macchina.

Q2: Quanta formazione è necessaria per un nuovo operatore?
R2: Il controllo tramite joystick singolo e la chiara logica operativa consentono alla maggior parte degli operatori di lavorare in modo indipendente dopo uno o due giorni di pratica. Con ogni macchina vengono forniti un manuale di istruzioni in cinese e inglese e video di formazione.

Q3: La macchina può funzionare su terreni fangosi o irregolari?
R3: Sì. Il sistema di trazione integrale e i pneumatici fuoristrada antiscivolo garantiscono una guida stabile su superfici fangose, impregnate d'acqua e irregolari. È necessario seguire le normali precauzioni operative e ridurre la capacità di carico su terreni morbidi.

Q4: La personalizzazione è disponibile per gli ordini di esportazione?
R4: Sì. Gli aggiornamenti opzionali includono una maggiore capacità di carico, aria condizionata nella cabina, accessori speciali e diversi standard sulle emissioni del motore. Il supporto per la certificazione di esportazione può essere fornito in base ai requisiti del paese di destinazione.
